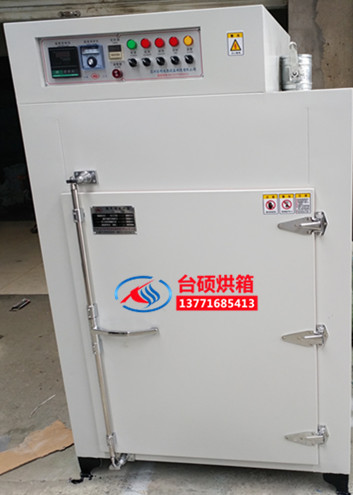

| 4型一体式烘箱 |

规格型号：TS881-4型热风循环干燥箱
设备名称： 热风循环烘箱TS881-4型 电器控制箱位置 左侧
设备型号： TS881-4 工作温度范围：℃ RT~300℃
使用电压： 380V/50HZ 客户使用情况 产品预热
加热功率： 9KW/分1组加热控制 控温精度 ：℃ ±1℃
鼓风功率： 750W/380V*1 温度均匀性：℃ ±2℃%（空载恒温状态下）
1. 规格尺寸：
1-1设备内部尺寸： 800*800*1000 （深*宽*高）单位：mm
1-2设备外部尺寸： 1000*1160*1720以实物为准 （深*宽*高）单位：mm
2. 设备制作材料及方式：（设备使用Q235材质均经过防锈处理。）
2-1设备组成部分： 箱体、风道、进气、排气、发热元件、循环风机、电控系统等
2-2设备外壳材料： Q235冷钢板，钣金折弯、铆钉、电焊及二氧保护焊、拼接而成。表面喷漆处理 厚度：1.2mm
2-3设备外壳框架： 8#角钢（武钢）
2-4设备内胆材料： SUS304不锈钢板，钣金折弯、铆钉、螺丝、氩弧焊，拼接而成。（武钢）
2-5设备风道材料： SUS304不锈钢板，钣金折弯、铆钉、螺丝、氩弧焊，拼接而成。（武钢）
2-6设备内部框架： 采用4#槽钢~6#槽钢焊接而成（武钢）
2-7设备底部框架： 采用4#槽钢~6#槽钢焊接而成（武钢）
3. 设备保温材料及相关标准：
3-1保温材料 填充材料：100K级高密度超细硅酸铝玻璃纤维，耐温850℃。
3-2保温厚度 各部位按照炉外温升及节能考虑设计厚度100mm。
3-3导热系数： 导热系数为0.0048 ∧m/℃
3-4表面温升： 按JB5220-91行业保证，工作温度不超过200℃的干燥箱，表面温度不大于室温加25℃.
4. 涂装处理方式及材料、颜色：
4-1处理方式： 设备都经过抛光、防锈处理。
4-2涂装材料： 都使用符合国家规定环保涂装材料
4-3涂装材料： 箱体采用色卡编号RUL7035，如有特殊需要请提供色卡编号或颜色。
5. 设备门结构与制作方式：
5-1开门结构： 单开门， 杠杆式拉手，使密封效果更好
5-2开门方式： 从左往右开启。
5-3制作方式： 1.♦门锁采用杠杆式拉手。
2.♦大门铰链上下2套。
3. ♦门面板及门框：Q235￡冷钢板经防锈处理后并接而成。
4. ♦门底板：SUS 不锈钢钢板折弯、拼接、焊接、磨光处理。
5. ♦门内骨架：Q235￡槽钢、角钢、方管等型钢防锈处理后焊接而成
6. ♦门保温：高密度优质硅酸铝棉保温及矿棉保温板充填而成。
7. ♦绿色环保高温石棉层四周压迫压紧。
6.进气及排气系统位置：
6-1进气口 电机轴孔进气，位于设备顶部。
6-2排气口（手动调节） 改为排湿风机做为排气。
6-3循环系统： 1.♦送风方式:强制对流水平循环送风.
2. ♦风机功率:750W380V/50HZ*1
7.加热系统及升温时间:
7-1加热元件: 采用覆套式无尘化翅片不锈钢U型管状电热发生器,程一字形排开增大散热面积，加热元件功率9KW/件共计一组。分1组加热控制。连续使用寿命可达2万小时以上。独特的安全型表面低负荷发热，具有抗氧化，性能稳定，等显著特点。
7-2数量: 3根
7-3安装位置: 位于设备侧部风道内
8.工作室配置
8-1配置隔板 工作室内部配置4层隔板，材质采用304不锈钢板折弯焊接而成
8-2隔板承重 隔板承重在30㎏左右（如要增加承重，价格另议）
9.电器配置：（客户可指定控制电器品牌，价格另议）控制电压:220V
9-1.温度控制器 主控采用LED/智能/双数显/温度控制仪，控制精度±1℃，带P.I.D自整定调节，自动恒温。
9-2.测温装置: 二支K型温度传感装置，测温精确±1%FS。
9-3.时间设定装置： HS48S-99.99定时装置，可人工/自动开关，当温度到达所设定温度
时即开始计时，当时间到达所设定范围后即切断加热电源。
9-4.声光报警装置: APT/AD16型声光报警装置，设定时间恒温结束报警提示。
9-5.开关及指示灯: 采用自吸式开关,操作方便,简单.
9-6.断路器启动: 带漏电保护的断路器启动，有效保护所有电器元件。
9-7.负载输出: 采用接触器及固态继电器输出，有效的保护电气元器件寿命，和使用功能
9-8.接触器 采用（正泰电器）
9-9.二级机械保护: 符合消防之规范
9-10.其它保护: 过载保护,过流保护,缺相保护 ,超温保护等
10主要电器品牌: 本公司所配置电气均符合国家标准，采购渠道正规。
10-1主控表: 智能温控仪表（厦门宇电）
10-2超温保护 正泰
10-3报警器： 正泰
10-4传感器: 选用台湾WELL高精度传感器。
10-5开关指示灯: 采用上海天逸。
10-6接触器: 固态输出（台湾台夕）
10-7 中间继电器: 欧姆龙
10-8断路器: 采用正泰
10-9时间继电器 采用普正
10-10发热元件: 采用德克
10-11循环风机: 腾龙高温长轴电机
10-12电器连接线: 远东线缆
10-13其它电器元件: 采用正泰，欧姆龙，施耐德等著名品牌电器。
