热风循环干燥箱TS881-TG

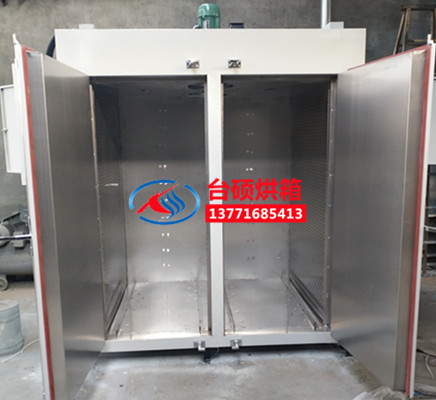

规格型号：TS881-TG热风循环干燥箱 设备名称： 热风循环烘箱TS881-TG 电器控制箱位置 左侧 设备型号： TS881-TG 工作温度范围：℃ RT~300℃ 使用电压： 380V/50HZ 客户使用情况 产品预热 加热功率： 18KW/分2组加热控制 控温精度 ：℃ ±1℃ 鼓风功率： 1100W/380V*2 温度均匀性：℃ ±2℃% 抽湿风机 180W/220V*1   1.       规格尺寸： 1-1设备内部尺寸：  1500*1500*1500 （深*宽*高）单位：mm 1-2设备外部尺寸：  以实物为准 （深*宽*高）单位：mm 2. 设备制作材料及方式：（设备使用Q235材质均经过防锈处理。） 2-1设备组成部分： 箱体、风道、进气、排气、发热元件、循环风机、电控系统等 2-2设备外壳材料： Q235冷钢板，钣金折弯、铆钉、电焊及二氧保护焊、拼接而成。表面喷漆处理 厚度：1.2mm 2-3设备外壳框架： 8#角钢（武钢） 2-4设备内胆材料： SUS304不锈钢板，钣金折弯、铆钉、螺丝、氩弧焊，拼接而成。（武钢） 2-5设备风道材料： SUS304不锈钢板，钣金折弯、铆钉、螺丝、氩弧焊，拼接而成。（武钢） 2-6设备内部框架： 采用8#槽钢~14#槽钢焊接而成（武钢） 2-7设备底部框架： 采用8#槽钢~14#槽钢焊接而成（武钢） 2-8 设备底部 采用10#槽钢焊接而成，槽钢上面焊接5mm厚的钢板，在钢板上部再铺设1.0厚度的不锈钢板，承重3吨 3. 设备保温材料及相关标准： 3-1保温材料 填充材料：100K级高密度超细硅酸铝玻璃纤维，耐温850℃。 3-2保温厚度 各部位按照炉外温升及节能考虑设计厚度100mm。 3-3导热系数： 导热系数为0.0048 ∧m/℃ 3-4表面温升： 按JB5220-91行业保证，工作温度不超过200℃的干燥箱，表面温度不大于室温加25℃. 4. 涂装处理方式及材料、颜色： 4-1处理方式： 设备都经过抛光、防锈处理。 4-2涂装材料： 都使用符合国家规定环保涂装材料 4-3涂装材料： 箱体采用色卡编号RUL7035，如有特殊需要请提供色卡编号或颜色。 5. 设备门结构与制作方式： 5-1开门结构： 双开门， 杠杆式拉手，使密封效果更好 5-2开门方式： 当中向左右开启。 5-3制作方式： 1.♦门锁采用杠杆式拉手。 2.♦大门铰链上下2套。 3. ♦门面板及门框：Q235￡冷钢板经防锈处理后并接而成。 4. ♦门底板：SUS 不锈钢钢板折弯、拼接、焊接、磨光处理。 5. ♦门内骨架：Q235￡槽钢、角钢、方管等型钢防锈处理后焊接而成 6. ♦门保温：高密度优质硅酸铝棉保温及矿棉保温板充填而成。 7. ♦绿色环保高温石棉层四周压迫压紧。 6.进气及排气系统位置： 6-1进气口 电机轴孔进气，位于设备顶部。 6-2排气口（手动调节）  改为排湿风机做为排气。 6-3循环系统： 1.♦送风方式:强制对流水平循环送风. 2. ♦风机功率:1100W380V/50HZ*2 7.加热系统及升温时间: 7-1加热元件: 采用覆套式无尘化翅片不锈钢U型管状电热发生器,程一字形排开增大散热面积，加热元件功率18KW/件共计一组。分2组加热控制。连续使用寿命可达5万小时以上。独特的安全型表面低负荷发热，具有抗氧化，性能稳定，等显著特点。 7-2数量: 6根 7-3安装位置: 位于设备侧部风道内 8.工作室配置 8-1配置小车 工作室配置活动小车2辆，采用SUS304不锈钢方管（30*30）mm焊接而成，小车分8层均匀分配。 8-2托盘承重 小车内配置托盘，每层托盘承重30㎏，总计16只托盘，材质采用SUS3041.2mm不锈钢板冲孔折弯。 9.电器配置：（客户可指定控制电器品牌，价格另议）控制电压:220V 9-1.温度控制器 主控采用LED/智能/双数显/温度控制仪，控制精度±1℃，带P.I.D自整定调节，自动恒温。 9-2.测温装置: 二支K型温度传感装置，测温精确±1%FS。 9-3.时间设定装置： HS48S-99.99定时装置，可人工/自动开关，当温度到达所设定温度 时即开始计时，当时间到达所设定范围后即切断加热电源。 9-4.声光报警装置: APT/AD16型声光报警装置，设定时间恒温结束报警提示。 9-5.开关及指示灯: 采用自吸式开关,操作方便,简单. 9-6.断路器启动: 带漏电保护的断路器启动，有效保护所有电器元件。 9-7.负载输出: 采用接触器及固态继电器输出，有效的保护电气元器件寿命，和使用功能 9-8.接触器 采用（LS电器） 9-9.二级机械保护: 符合消防之规范 9-10.其它保护: 过载保护,过流保护,缺相保护 ,超温保护等 10主要电器品牌:  本公司所配置电气均符合国家标准，采购渠道正规。 10-1主控表: 智能温控仪表（德国品牌霍尼韦尔高端品牌） 10-2超温保护 正泰 10-3报警器： 正泰 10-4传感器: 选用台湾WELL高精度传感器。 10-5开关指示灯: 采用上海天逸。 10-6接触器: 固态输出（台湾台夕） 10-7 中间继电器: 欧姆龙 10-8断路器: 采用正泰 10-9时间继电器 采用普正 10-10发热元件: 采用德克 10-11循环风机: 腾龙高温长轴电机 10-12电器连接线: 远东线缆 10-13其它电器元件: 采用正泰，欧姆龙，施耐德等著名品牌电器。                规格型号：TS881-TG热风循环干燥箱 设备名称： 热风循环烘箱TS881-TG 电器控制箱位置 左侧 设备型号： TS881-TG 工作温度范围：℃ RT~300℃ 使用电压： 380V/50HZ 客户使用情况 产品预热 加热功率： 18KW/分2组加热控制 控温精度 ：℃ ±1℃ 鼓风功率： 1100W/380V*2 温度均匀性：℃ ±2℃% 抽湿风机 180W/220V*1   1.       规格尺寸： 1-1设备内部尺寸：  1500*1500*1500 （深*宽*高）单位：mm 1-2设备外部尺寸：  以实物为准 （深*宽*高）单位：mm 2. 设备制作材料及方式：（设备使用Q235材质均经过防锈处理。） 2-1设备组成部分： 箱体、风道、进气、排气、发热元件、循环风机、电控系统等 2-2设备外壳材料： Q235冷钢板，钣金折弯、铆钉、电焊及二氧保护焊、拼接而成。表面喷漆处理 厚度：1.2mm 2-3设备外壳框架： 8#角钢（武钢） 2-4设备内胆材料： SUS304不锈钢板，钣金折弯、铆钉、螺丝、氩弧焊，拼接而成。（武钢） 2-5设备风道材料： SUS304不锈钢板，钣金折弯、铆钉、螺丝、氩弧焊，拼接而成。（武钢） 2-6设备内部框架： 采用8#槽钢~14#槽钢焊接而成（武钢） 2-7设备底部框架： 采用8#槽钢~14#槽钢焊接而成（武钢） 2-8 设备底部 采用10#槽钢焊接而成，槽钢上面焊接5mm厚的钢板，在钢板上部再铺设1.0厚度的不锈钢板，承重3吨 3. 设备保温材料及相关标准： 3-1保温材料 填充材料：100K级高密度超细硅酸铝玻璃纤维，耐温850℃。 3-2保温厚度 各部位按照炉外温升及节能考虑设计厚度100mm。 3-3导热系数： 导热系数为0.0048 ∧m/℃ 3-4表面温升： 按JB5220-91行业保证，工作温度不超过200℃的干燥箱，表面温度不大于室温加25℃. 4. 涂装处理方式及材料、颜色： 4-1处理方式： 设备都经过抛光、防锈处理。 4-2涂装材料： 都使用符合国家规定环保涂装材料 4-3涂装材料： 箱体采用色卡编号RUL7035，如有特殊需要请提供色卡编号或颜色。 5. 设备门结构与制作方式： 5-1开门结构： 双开门， 杠杆式拉手，使密封效果更好 5-2开门方式： 当中向左右开启。 5-3制作方式： 1.♦门锁采用杠杆式拉手。 2.♦大门铰链上下2套。 3. ♦门面板及门框：Q235￡冷钢板经防锈处理后并接而成。 4. ♦门底板：SUS 不锈钢钢板折弯、拼接、焊接、磨光处理。 5. ♦门内骨架：Q235￡槽钢、角钢、方管等型钢防锈处理后焊接而成 6. ♦门保温：高密度优质硅酸铝棉保温及矿棉保温板充填而成。 7. ♦绿色环保高温石棉层四周压迫压紧。 6.进气及排气系统位置： 6-1进气口 电机轴孔进气，位于设备顶部。 6-2排气口（手动调节）  改为排湿风机做为排气。 6-3循环系统： 1.♦送风方式:强制对流水平循环送风. 2. ♦风机功率:1100W380V/50HZ*2 7.加热系统及升温时间: 7-1加热元件: 采用覆套式无尘化翅片不锈钢U型管状电热发生器,程一字形排开增大散热面积，加热元件功率18KW/件共计一组。分2组加热控制。连续使用寿命可达5万小时以上。独特的安全型表面低负荷发热，具有抗氧化，性能稳定，等显著特点。 7-2数量: 6根 7-3安装位置: 位于设备侧部风道内 8.工作室配置 8-1配置小车 工作室配置活动小车2辆，采用SUS304不锈钢方管（30*30）mm焊接而成，小车分8层均匀分配。 8-2托盘承重 小车内配置托盘，每层托盘承重30㎏，总计16只托盘，材质采用SUS3041.2mm不锈钢板冲孔折弯。 9.电器配置：（客户可指定控制电器品牌，价格另议）控制电压:220V 9-1.温度控制器 主控采用LED/智能/双数显/温度控制仪，控制精度±1℃，带P.I.D自整定调节，自动恒温。 9-2.测温装置: 二支K型温度传感装置，测温精确±1%FS。 9-3.时间设定装置： HS48S-99.99定时装置，可人工/自动开关，当温度到达所设定温度 时即开始计时，当时间到达所设定范围后即切断加热电源。 9-4.声光报警装置: APT/AD16型声光报警装置，设定时间恒温结束报警提示。 9-5.开关及指示灯: 采用自吸式开关,操作方便,简单. 9-6.断路器启动: 带漏电保护的断路器启动，有效保护所有电器元件。 9-7.负载输出: 采用接触器及固态继电器输出，有效的保护电气元器件寿命，和使用功能 9-8.接触器 采用（LS电器） 9-9.二级机械保护: 符合消防之规范 9-10.其它保护: 过载保护,过流保护,缺相保护 ,超温保护等 10主要电器品牌:  本公司所配置电气均符合国家标准，采购渠道正规。 10-1主控表: 智能温控仪表（德国品牌霍尼韦尔高端品牌） 10-2超温保护 正泰 10-3报警器： 正泰 10-4传感器: 选用台湾WELL高精度传感器。 10-5开关指示灯: 采用上海天逸。 10-6接触器: 固态输出（台湾台夕） 10-7 中间继电器: 欧姆龙 10-8断路器: 采用正泰 10-9时间继电器 采用普正 10-10发热元件: 采用德克 10-11循环风机: 腾龙高温长轴电机 10-12电器连接线: 远东线缆 10-13其它电器元件: 采用正泰，欧姆龙，施耐德等著名品牌电器。
