设备名称： |

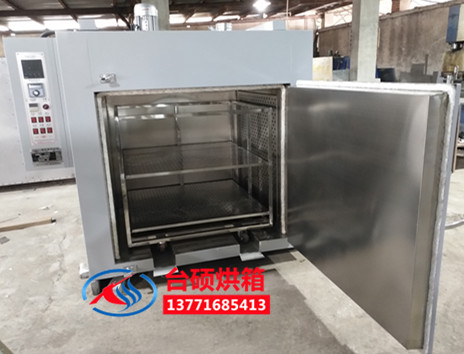

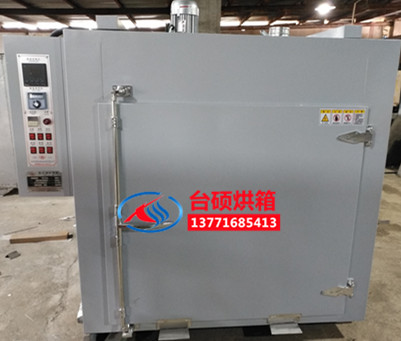

热风循环烘箱TS881-5型 |
电器控制箱位置 |
左侧 |
|
设备型号： |
TS881-5 |
工作温度范围：℃ |
RT~300℃ |
|
使用电压： |
380V/50HZ |
客户使用情况 |
产品预热 |
|
加热功率： |
12KW/分1组加热控制 |
控温精度 ：℃ |
±1℃ |
|
鼓风功率： |
750W/380V*1 |
温度均匀性：℃ |
±2℃%（空载恒温状态下） |
|
|
|
|
|
|
1. 规格尺寸： |
|
1-1设备内部尺寸： |
1000*1000*1000 |
（深*宽*高）单位：mm |
|
1-2设备外部尺寸： |
1200*1360*1720以实物为准 |
（深*宽*高）单位：mm |
|
2. 设备制作材料及方式：（设备使用Q235材质均经过防锈处理。） |
|
2-1设备组成部分： |
箱体、风道、进气、排气、发热元件、循环风机、电控系统等 |
|
2-2设备外壳材料： |
Q235冷钢板，钣金折弯、铆钉、电焊及二氧保护焊、拼接而成。表面喷漆处理 厚度：1.2mm |
|
2-3设备外壳框架： |
8#角钢（武钢） |
|
2-4设备内胆材料： |
SUS不锈钢板，钣金折弯、铆钉、螺丝、氩弧焊，拼接而成。（武钢） |
|
2-5设备风道材料： |
SUS不锈钢板，钣金折弯、铆钉、螺丝、氩弧焊，拼接而成。（武钢） |
|
2-6设备内部框架： |
采用4#槽钢~6#槽钢焊接而成（武钢） |
|
2-7设备底部框架： |
采用4#槽钢~6#槽钢焊接而成（武钢） |
|
|
|
|
3. 设备保温材料及相关标准： |
|
3-1保温材料 |
填充材料：100K级高密度超细硅酸铝玻璃纤维，耐温850℃。 |
|
3-2保温厚度 |
各部位按照炉外温升及节能考虑设计厚度100mm。 |
|
3-3导热系数： |
导热系数为0.0048 ∧m/℃ |
|
3-4表面温升： |
按JB5220-91行业保证，工作温度不超过200℃的干燥箱，表面温度不大于室温加25℃. |
|
4. 涂装处理方式及材料、颜色： |
|
4-1处理方式： |
设备都经过抛光、防锈处理。 |
|
4-2涂装材料： |
都使用符合国家规定环保涂装材料 |
|
4-3涂装材料： |
箱体采用色卡编号RUL7035，如有特殊需要请提供色卡编号或颜色。 |
|
5. 设备门结构与制作方式： |
|
5-1开门结构： |
单开门， 杠杆式拉手，使密封效果更好 |
|
5-2开门方式： |
从左往右开启。 |
|
5-3制作方式： |
1.♦门锁采用杠杆式拉手。
2.♦大门铰链上下2套。
3. ♦门面板及门框：Q235￡冷钢板经防锈处理后并接而成。
4. ♦门底板：SUS 不锈钢钢板折弯、拼接、焊接、磨光处理。
5. ♦门内骨架：Q235￡槽钢、角钢、方管等型钢防锈处理后焊接而成
6. ♦门保温：高密度优质硅酸铝棉保温及矿棉保温板充填而成。
7. ♦绿色环保高温石棉层四周压迫压紧。 |
|
6.进气及排气系统位置： |
|
6-1进气口 |
电机轴孔进气，位于设备顶部。 |
|
6-2排气口（手动调节） |
顶部安装一个手动排气阀，可调节。 |
|
6-3循环系统： |
1.♦送风方式:强制对流水平循环送风.
2. ♦风机功率:750W380V/50HZ*1 |
|
7.加热系统及升温时间: |
|
7-1加热元件: |
采用覆套式无尘化翅片不锈钢U型管状电热发生器,程一字形排开增大散热面积，加热元件功率12KW/件共计一组。分1组加热控制。连续使用寿命可达2万小时以上。独特的安全型表面低负荷发热，具有抗氧化，性能稳定，等显著特点。 |
|
7-2数量: |
6根 |
|
7-3安装位置: |
位于设备侧部风道内 |
|
8.工作室配置 |
|
8-1配置小车隔板 |
工作室内部配置4层隔板，材质采用不锈钢板折弯焊接而成 |
|
8-2隔板承重 |
隔板承重在30㎏左右（如要增加承重，价格另议） |
|
9.电器配置：（客户可指定控制电器品牌，价格另议）控制电压:220V |
|
9-1.温度控制器 |
主控采用LED/智能/双数显/温度控制仪，控制精度±1℃，带P.I.D自整定调节，自动恒温。 |
|
9-2.测温装置: |
二支K型温度传感装置，测温精确±1%FS。 |
|
9-3.时间设定装置： |
HS48S-99.99定时装置，可人工/自动开关，当温度到达所设定温度
时即开始计时，当时间到达所设定范围后即切断加热电源。 |
|
9-4.声光报警装置: |
APT/AD16型声光报警装置，设定时间恒温结束报警提示。 |
|
9-5.开关及指示灯: |
采用自吸式开关,操作方便,简单. |
|
9-6.断路器启动: |
带漏电保护的断路器启动，有效保护所有电器元件。 |
|
9-7.负载输出: |
采用接触器及固态继电器输出，有效的保护电气元器件寿命，和使用功能 |
|
9-8.接触器 |
采用（正泰电器） |
|
9-9.二级机械保护: |
符合消防之规范 |
|
9-10.其它保护: |
过载保护,过流保护,缺相保护 ,超温保护等 |
|
10主要电器品牌: 本公司所配置电气均符合国家标准，采购渠道正规。 |
|
10-1主控表: |
智能温控仪表（厦门宇电） |
|
10-2超温保护 |
正泰 |
|
10-3报警器： |
正泰 |
|
10-4传感器: |
选用台湾WELL高精度传感器。 |
|
10-5开关指示灯: |
采用上海天逸。 |
|
10-6接触器: |
固态输出（台湾台夕） |
|
10-7 中间继电器: |
欧姆龙 |
|
10-8断路器: |
采用正泰 |
|
10-9时间继电器 |
采用普正 |
|
10-10发热元件: |
采用德克 |
|
10-11循环风机: |
腾龙高温长轴电机 |
|
10-12电器连接线: |
远东线缆 |
|
10-13其它电器元件: |
采用正泰，欧姆龙，施耐德等著名品牌电器。 |
